Was sind die Laufwerksgrößen und Anwendungen von DR? Steckschlüssel-Werkzeug?

Was sind die Grundtypen von DR? Steckschlüssel?

Steckschlüssel verwenden hauptsächlich eine Kombination aus Vierkantantriebskopf und Steckschlüsselgröße, um Aufgaben zu bewältigen, die unterschiedlich viel Aufwand und Platz erfordern. Gängige Steckschlüssel gibt es in drei Hauptantriebsgrößen:

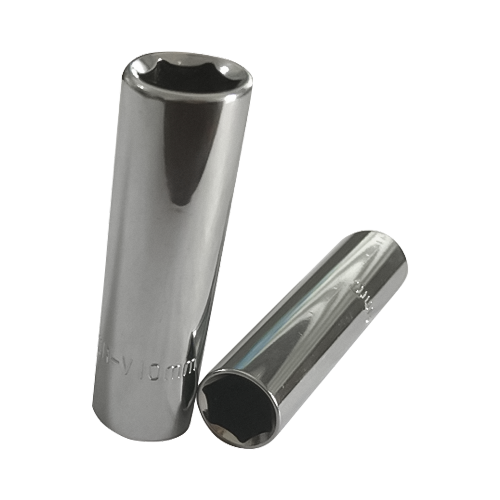

1/4"DR. UNIVERSAL-STECKSCHLÜSSELWERKZEUG:

1/4"DR. Steckschlüsselwerkzeuge eignen sich für beengte Anwendungen mit geringem Drehmoment, wie z. B. Elektroinstallationen, Reparaturen von Instrumententafeln und die Montage von Kleingeräten. Ihre Griffe sind typischerweise zwischen 100 und 150 mm lang, was sie flexibel und praktisch für den Einsatz auf engstem Raum macht. Außerdem sind sie relativ erschwinglich, was sie zu einer idealen Wahl für Reparaturen und Präzisionsarbeiten im Einstiegsbereich macht. Allerdings haben 1/4-Zoll-Steckschlüsselwerkzeuge eine begrenzte Belastbarkeit, wobei die Nenndrehmomente im Allgemeinen zwischen 5 und 25 Newtonmetern (Nm) liegen. Anwendungen mit hohem Drehmoment können den Vierkantkopf oder Griff leicht beschädigen, insbesondere bei der Arbeit mit Stahlschrauben oder hochfesten Verbindungselementen, was zu Bruch oder Verformung führen kann. Daher ist bei der Verwendung besondere Vorsicht geboten.

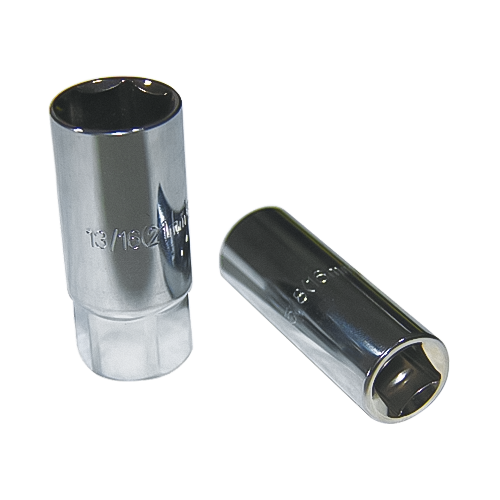

3/8"DR. METRISCHES STECKSCHLÜSSELWERKZEUG:

Im Vergleich zu einem 1/4-Zoll-Steckschlüsselwerkzeug ist ein 3/8"DR. Steckschlüsselwerkzeug , ist etwa 25 % stärker und hat einen etwas größeren Sockeldurchmesser von 0,022 Zoll. Es eignet sich für Anwendungen mit mittlerem Drehmoment, typischerweise im Bereich von 20 bis 75 Nm. Die Grifflänge liegt typischerweise zwischen 150 und 200 mm und bietet eine moderate Hebelwirkung für einen stabilen und flexiblen Betrieb. Die 3/8-Zoll-Stecknuss eignet sich für die Reparatur kleiner Motoren, die mechanische Montage, Haushaltsgeräte und mittelgroße Industrieanlagen. Es kann auch mit Zubehör wie Ratschen, Universalgelenken oder Verlängerungsstangen verwendet werden, um komplexe oder schwierige Anwendungen zu bewältigen.

1/2" DR. STECKSCHLÜSSELWERKZEUG:

Als das am häufigsten verwendete Hochleistungs-Steckschlüsselwerkzeug ist das 1/2"DR. Steckschlüsselwerkzeug ist etwa 21 % stärker als die 3/8-Zoll-Stecknuss. Mit einem um 0,027 Zoll größeren Steckschlüssel-Durchmesser hält sie Drehmomenten von 150 bis 250 Nm stand. Es eignet sich zum Anziehen hochfester Schrauben in Automobilchassis, Motorlagern, großen Maschinen und Industrieanwendungen. Stecknüsse sind so konzipiert, dass Grifflänge und Hebelwirkung ausgeglichen sind, wobei die Griffe typischerweise zwischen 200 und 300 mm liegen. Dies gewährleistet ein ausreichendes Drehmoment bei hochintensiven Arbeiten, ohne dass die Stecknuss oder das Befestigungselement durch Überlastung beschädigt wird. In der Praxis bewältigen sie mit entsprechendem Zubehör anspruchsvolle Aufgaben wie Baumaschinen, Hebezeuge und schwere Transportfahrzeuge und sind damit unverzichtbare Werkzeuge im Wartungs- und Industriebereich.

Wie wählt man die richtige Sockelgröße?

Berücksichtigen Sie bei der Auswahl einer Steckschlüsselgröße nicht nur die Spezifikationen des Befestigungselements und den Arbeitsraum, sondern auch die Drehmomentanforderungen, die Materialstärke und die Betriebsumgebung. Eine falsche Wahl kann nicht nur das Werkzeug, sondern auch das Befestigungselement beschädigen und sogar zu Personenschäden führen. Hier sind einige detaillierte Richtlinien:

Wählen Sie basierend auf den Drehmomentanforderungen:

Die Antriebsgröße eines Steckschlüssels hängt eng mit seiner Drehmomentkapazität zusammen. Für Befestigungselemente mit geringem Drehmoment (z. B. kleine Schrauben und Befestigungselemente für elektronische Geräte) ist im Allgemeinen ein 1/4-Zoll- oder 3/8-Zoll-Antriebsschlüssel ausreichend. Dies erfüllt die erforderlichen Betriebsanforderungen, ohne zu viel Platz einzunehmen. Für Befestigungselemente mit mittlerem bis hohem Drehmoment (z. B. Schrauben und Muttern des Automobilchassis an großen Maschinen) wird ein 1/2-Zoll-Steckschlüsseleinsatz empfohlen. Zoll- oder größere Stecknüsse, um sicherzustellen, dass Stecknuss und Griff nicht durch übermäßige Kraft beim Anziehen brechen.

Auswahl der Steckdosengröße basierend auf den Platzverhältnissen:

Die Arbeitsumgebung ist entscheidend für die Wahl der richtigen Steckdosengröße. Bei Arbeiten in engen Räumen (z. B. im Armaturenbrett eines Autos oder in Elektrokabelkanälen) ist eine kleinere Steckdose (1/4 Zoll) aufgrund ihres kleineren Durchmessers und ihrer größeren Flexibilität einfacher zu bedienen. Umgekehrt kann in offenen Räumen oder bei der Arbeit mit großen Maschinen ein 1/2-Zoll-Steckschlüsseleinsatz eine höhere Drehmomentabgabe und eine verbesserte Betriebseffizienz erzielen. In der Praxis wählen Ingenieure in der Regel die am besten geeignete Steckdosengröße basierend auf der Position des Befestigungselements und dem umgebenden Platz aus, um zu vermeiden, dass blind eine größere Steckdose verwendet wird, die zu Problemen führen könnte.

Überlastung vermeiden:

Viele Benutzer verwenden gewöhnlich einen Hammer, um auf den Griff zu schlagen, oder fügen eine Verlängerungsstange hinzu, um das Drehmoment zu erhöhen. Diese Vorgehensweise kann jedoch leicht dazu führen, dass der Vierkant oder der Griff zerbricht und sogar das Befestigungselement beschädigt wird. Tatsächliche Tests haben gezeigt, dass 1/2-Zoll-Steckschlüsseleinsätze besser zum Anziehen von Befestigungselementen geeignet sind. 1/2-Zoll-Steckschlüsseleinsätze sind am sichersten, wenn sie innerhalb ihres Nenndrehmomentbereichs verwendet werden. Das Überschreiten der Drehmomentgrenze erhöht das Risiko einer Beschädigung des Werkzeugs erheblich. Um die Sicherheit zu gewährleisten, halten Sie sich strikt an den im Handbuch des Steckschlüssels angegebenen Drehmomentbereich.

Passende Befestigungsstärke:

Die Stärke der Muffe muss mit der Stärke des Befestigungselements übereinstimmen. Hochfeste Schrauben (z. B. Güteklasse 8, Güteklasse 10 oder Zwölfkantmuttern) erfordern beim Anziehen eine hochfeste Stecknuss. Andernfalls kann es trotz eines stabilen Griffs zu einem Bruch des Vierkantkopfes durch konzentrierte Krafteinwirkung kommen. Für gewöhnliche Stahlschrauben reicht ein 1/2-Zoll-Stecknuss; Bei Kupfer- oder Aluminiumbefestigungen kann eine 1/4-Zoll- oder 3/8-Zoll-Stecknuss verwendet werden, um ein Überdrehen und eine Beschädigung der Befestigungselemente zu verhindern.

Berücksichtigen Sie Grifflänge und Hebelwirkung:

Die Grifflänge der Stecknuss hat direkten Einfluss auf die Hebelwirkung beim Betrieb. Ein zu kurzer Griff liefert möglicherweise nicht genügend Drehmoment, während ein zu langer Griff aufgrund des zu hohen Drehmoments zu Schäden an der Stecknuss oder dem Befestigungselement führen kann. Stellen Sie daher bei der Auswahl einer Stecknuss sicher, dass die Grifflänge angemessen ist, um ein einfaches Anziehen ohne Überlastung zu ermöglichen.

Anwendungsbeispiel aus der Praxis

Kfz-Reparatur: 1/2 1/4-Zoll-Steckschlüsseleinsätze werden für Motorblockschrauben und Fahrgestellaufhängungsschrauben verwendet, 3/8-Zoll-Steckschlüsseleinsätze werden für Zündkerzen und Batteriebefestigungsschrauben verwendet und 1/4-Zoll-Steckschlüsseleinsätze werden für die Installation der Armaturenbrettelektronik verwendet.

Montage mechanischer Geräte: Hochfeste Schrauben an großen Maschinen erfordern häufig 1/2-Zoll- oder größere Steckschlüsseleinsätze, während für kleine Schrauben in Steuerkästen 1/4-Zoll-Steckschlüsseleinsätze verwendet werden können.

Reparatur zu Hause: 3/8-Zoll-Stecknüsse werden häufig für Schrauben verwendet, die bei der Möbel- oder Fahrradmontage verwendet werden, da sie leicht manuell zu betätigen sind und eine moderate Kraft liefern.

Die Auswahl der richtigen Steckschlüsselgröße verbessert nicht nur die betriebliche Effizienz, sondern verlängert auch die Lebensdauer von Werkzeugen und Befestigungselementen und minimiert gleichzeitig Sicherheitsrisiken.
